气动知识小讲堂-方向控制篇

所谓“大道至简，如同太极”，“工控至易，犹若气缸”。 太极一阴一阳，气缸也就只有伸出和缩回，那么是谁，傻傻的，默默的，毫无怨言的在控制气缸的伸出和缩回呢？ 对，就是方向控制阀！！！

方向控制阀的分类

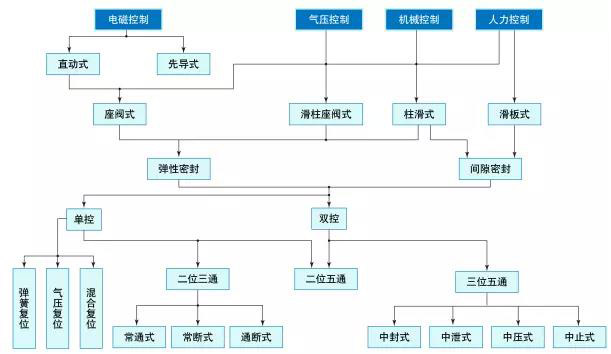

按照不同的分类方式，方向控制阀分类可分为如下几类：

如果看不懂，只能说明你是一个正常的人，想看懂请继续往下阅读^_^

工作原理

现在请大家想象，仿佛又回到了高中课堂上：伸出你的左手和右手，四指并拢，拇指与四指呈90°夹角，闭上眼睛，与老师默念：左手受力，右手电流。怎么样，美（bei）好（cui）的高中生涯啊！ “喂，那位同学，你双手呈爪状，是想表达什么意思啊？！在怀念什么啊？！”

好了，说回正题，创立这个左手定则的是法拉第先生。

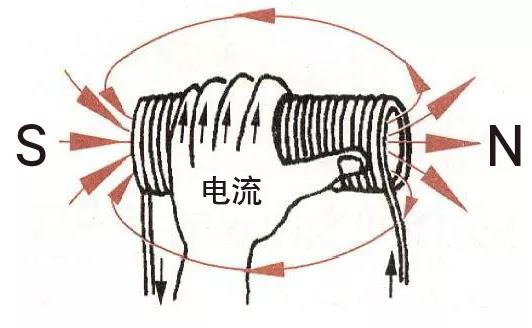

而我们通过这个左手定则，可以知道，当电流通过螺旋线圈时，会产生磁场力。如果将磁铁材料放入螺旋管内，则可产生更多的电磁吸力，我们电磁阀的电磁头就是利用这个原理工作的。

SMC的产品里，我们的电磁阀分为两大类：

直动式电磁阀和先导式电磁阀。

△ 直动式：直接用电磁力来驱动阀芯的切换。

△ 先导式：用电磁力来驱动先导气的通断，并用先导气来推动阀芯的动作。

直动式电磁的结构简单，易于维护，且切换速度快，动作频率高，但连接口径不宜大于1/8（除间隙密封滑阀和滑柱座阀式阀外）。通径大，所需的电磁力要大，体积和电耗都大。此外，当阀芯粘住而动作不良时，如是交流电磁铁，容易烧毁线圈。

先导式电磁阀，体积小，流通大，功耗低，寿命高，结构略复杂，是你的优先选择。

阀的机能

讨论机能之前，首先，我们要来认识一下我们常说的“几位几通”所表达的“位”和“通”分别指的是什么？

“位”是指切换阀的阀芯有几个位置（工作状态）。

“通”是指电磁阀有几个可外部链接的通口。
